В системах охлаждения индустриальных, гидравлических, компрессорных масел спецтехники и различного оборудования используются маслоохладители МХ.

0

атм рабочее давление

0

% прочнее с мембранными компенсаторами

0

единиц выпущено

Конструкция

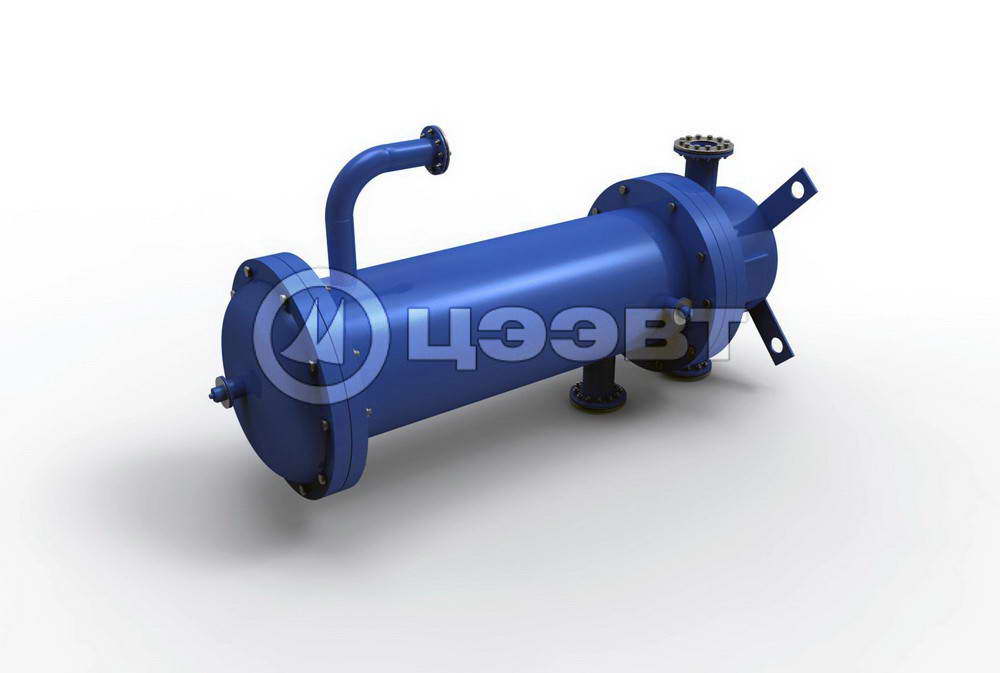

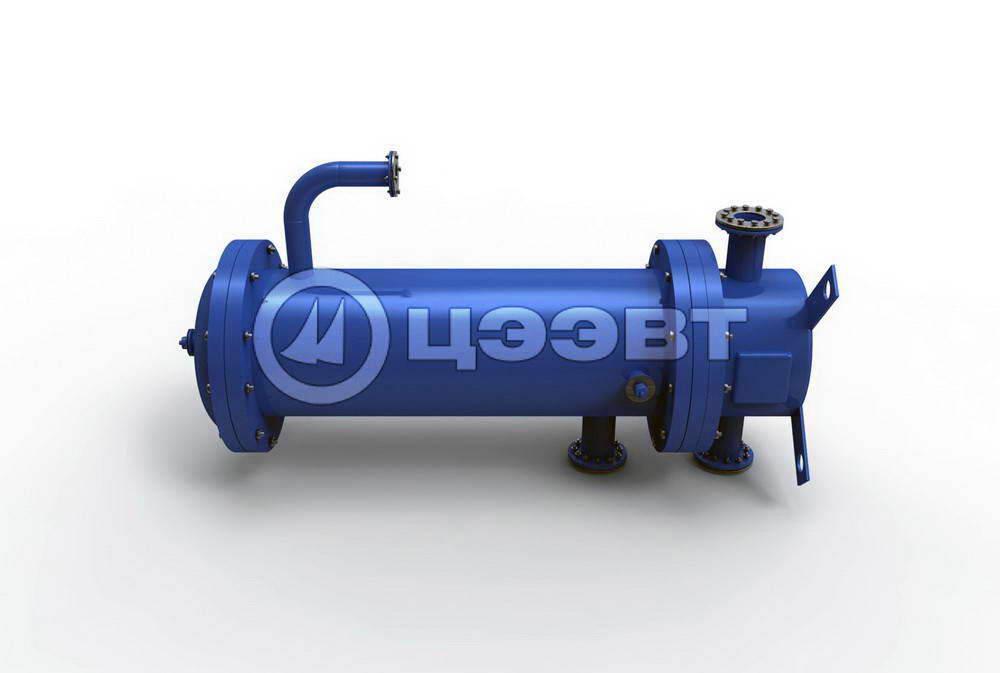

Конструктивно агрегат представляет собой кожухотрубный теплообменный агрегат.

Основные элементы конструкции:

  • корпус;
  • трубный пучок;
  • крышки (наружная, внутренняя).

Выполнение агрегата может быть как горизонтальным, так и вертикальным. Стенки, расположенные в межтрубном пространстве, формируют правильный поток масла.

Характеристики

Основными техническими параметрами агрегата являются площадь поверхности теплообмена, уровень давления (в корпусе, в трубной части), максимальные температуры корпуса и трубной части.

  • Поверхность теплообмена: от 4,5 до 18 кв. м.
  • Расход охлаждаемого масла: от 1,5 до 20 куб. м/ч.
  • Расход охлаждающей воды: от 5 до 15 куб. м/ч.
  • Температура масла на входе: 150 °С.
  • Температура масла на выходе: 44°С.
  • Температура охлаждающей воды на входе: 33°С.
  • Температура воды на выходе: 37°С.
  • Рабочее давление масла: 1,6 Мпа.
  • Рабочее давление воды: 0,6 Мпа.
  • Гидросопротивление по воде: 0,02 Мпа.
  • Гидросопротивление по маслу: 0,1 Мпа.
Контроль сварочных швов
Ответные фланцы и прокладки в комплекте
Эффект самоочистки

Особенности

Достоинствами маслоохладителей МХ являются:

  • простая эксплуатация;
  • компактные размеры;
  • легкое обслуживание.

Трубный пучок неразборный.

Маслоохладители МХ выпускаются с учетом конкретных условий эксплуатации. В агрегатах может использоваться пресная, а также минерализованная вода. При маркировке маслоохладителя указываются серия, код, исполнение агрегата в зависимости от состава воды, используемой для охлаждения, климатическое исполнение, а также категория размещения по ГОСТ.

Среды

  • Рабочая среда в корпусе: масло
  • Рабочая среда в трубной части: вода.

Материалы

Материал корпуса и водяных камер маслоохладителя изготавливается из нержавеющей стали.

Трубковая система: латунь, медь, сплавы.

Сплавы из латуни отличаются устойчивостью к морской воде, перегретому пару, а невысокая по сравнению с медью цена дает возможность их широкого использования в различном оборудовании.

Размеры

  • Масса маслоохладителей МХ: от 130 до 280 кг
  • Длина: от 1235 до 2235 мм.

Видео

Области применения

Оборудование применяется для охлаждения циркулирующего в системах компрессорных установок масла, а также для отвода тепла в различных высокопроизводительных механизмах.
