Сфера применения

Подогреватель ПН-130-16-10-IIсв широко используется для нагревания жидкости тепловыми электростанциями, в промышленных тепловых сетях или котельных.

Технические характеристики

Рабочее давление, мПа:

  • Пара в корпусе – 0,98;
  • Воды в трубной системе – 1,57;

Температура на входе, °С:

  • Максимальная пара в корпусе – 400;
  • Максимальная воды в трубной системе – 183;
  • Номинальный расход воды, т/ч – 230(275);
  • Расчетный тепловой поток, МВт – 7,33;
  • Масса, кг – 3767.
Контроль сварочных швов
Ответные фланцы и прокладки в комплекте
Эффект самоочистки

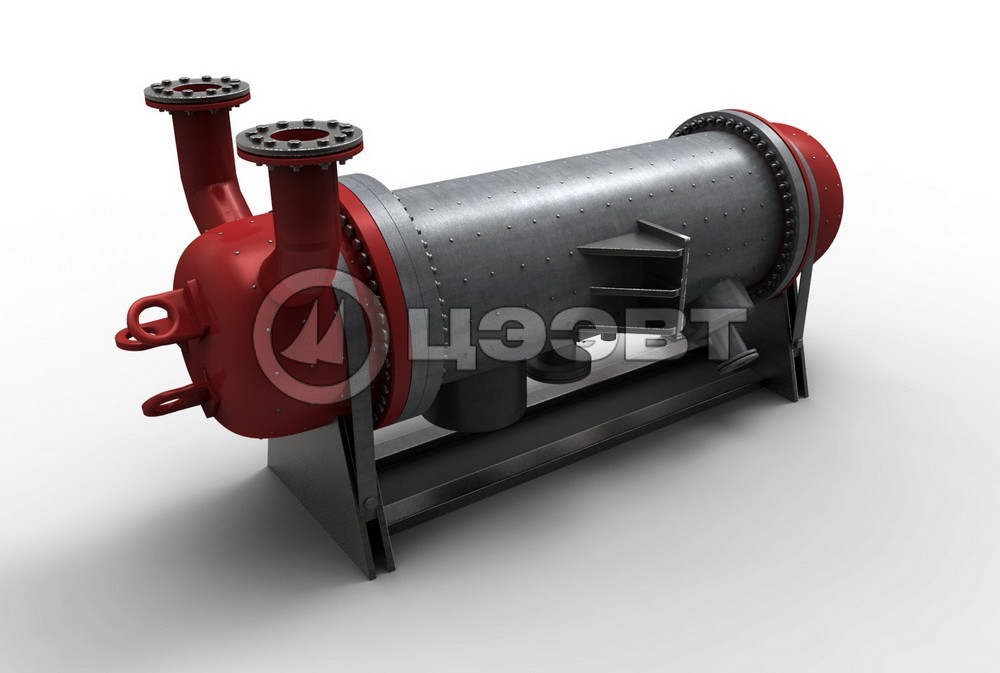

Конструкция

Подогреватель жидкости включает в себя несколько ключевых элементов. Он выполнен из цельного металлического корпуса, трубного пучка и защитного кожуха, закрывающего трубы. Плотный кожух существенно снижает вероятность возникновения протечки и рисков, связанных с выходом горячей жидкости за пределы ПН-130-16-10-IIсв. Внутри устройства установлены перегородки, накапливающие конденсат. Впоследствии накопившаяся жидкость покидает подогреватель с помощью точек сброса, расположенных в каркасных трубах.

Схема работы

Сущность работы подогревателя ПН-130-16-10-IIсв заключается в использовании горячего пара, поступающего внутрь устройства. Пар, находящийся между корпусом и трубами, равномерно распределяется и поступает на поверхность пучка труб, внутри которых находится нагреваемая жидкость.

Особенности

Высокая эффективность прибора ПН-130-16-10-IIсв обусловлена хорошими показателями рабочей длины труб и теплового коэффициента. Защитные механизмы, призванные обезопасить устройство от накапливания конденсата и образования протечек, делают подогреватель более надежным и долговечным. Часть поверхности ПН-130-16-10-IIсв выделена под охлаждение пара, что уменьшает риск закипания конденсата и образования вторичного пара.
